Rook部署ceph集群

Ceph介绍

Ceph是一个分布式存储系统，提供文件(file)、块(block)和对象存储(object storage)，并在大规模生产集群中部署。

一个Ceph集群至少需要一个Ceph Monitor和一个Manager组件（建议每个Monitor都有一个Manager组件），Ceph Object Storage Daemons(OSDs)则是根据节点的多少而部署多少，必须每个节点都要部署，作为副本复制使用。

Ceph采用数据作为对象存储在逻辑存储池中。Ceph存储采用CRUSH算法来计算哪个Placement Group(PG)应该包含对象，以及哪个OSD应该存储到PG中。CRUSH算法使得Ceph存储具有动态可拓展、可平衡、以及恢复数据的能力。

Monitors:
Ceph Monitor(ceph-mon)组件维持着Ceph集群的状态，包括monitor数据映射、manager数据映射、osd数据映射、MDS数据映射以及CRUSH映射。同时Monitor也负责管理Ceph守护进程和客户端之间的权限认证。集群部署需要至少3个Monitor来维持高可用状态。
Managers:
Ceph Manager(ceph-mgr)负责保持运行时指标跟踪和集群状态跟踪，这里包括了存储使用率、当前集群性能指标和集群系统负载。Ceph-Manager作为守护进程，通过Python模块化的功能提供Ceph集群信息，方式为Ceph-Dashboard和REST-API。同时保障高可用需要至少两个Manager进程。
Ceph OSDs:
Ceph Object Storage Daemon(Ceph OSD,ceph-osd)是Ceph集群的存储组件。负责处理数据复制(replication)、数据恢复(recovery)、数据均衡(rebalance)，通过心跳机制提供一些监控数据给Monitor和Managers。高可用集群中需要至少3个OSD节点。
MDSs:
Ceph Metadata Server(MDS,ceph-mds)负责存储Ceph文件系统的元数据。该组件允许CephFS用户执行一些不会给集群带来负担的基础命令（例如：ls,find等）。

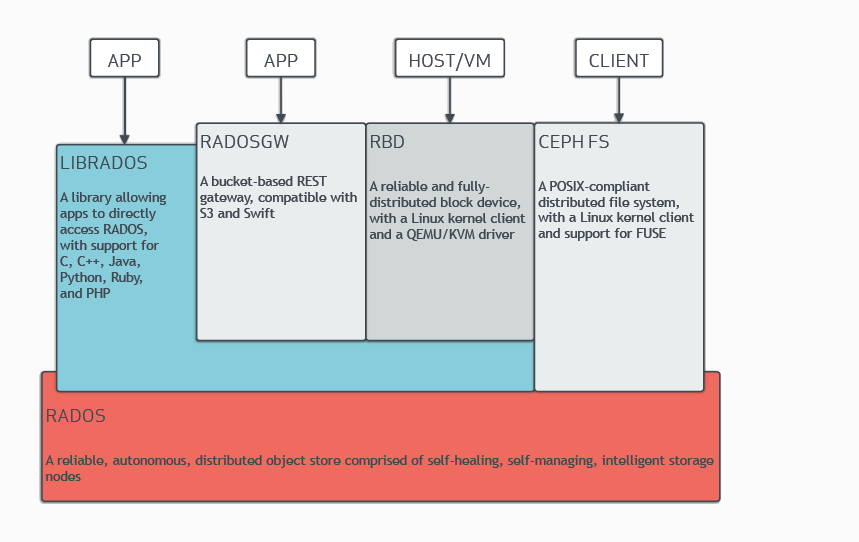

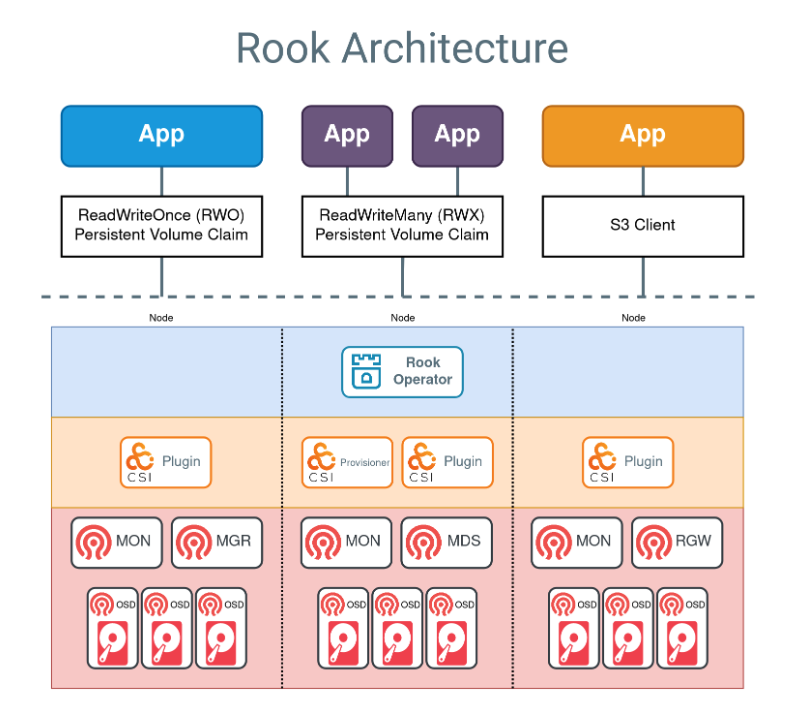

以下是Ceph的架构图:

Rook介绍

Rook是一个开源的云原生存储编排组件，通过对Ceph提供平台、框架和支持，使得Ceph能更快速集成到云原生环境中。Rook也是云原生计算基金会（CNCF）的一个项目，从2018年成为孵化项目，并在2020年成为毕业项目。

使用Rook可以自动部署和管理Ceph，提供自我管理、自我扩展和自我修复的存储服务。Rook Operator通过Kubernetes Resources来部署(deploy)、配置(configure)、供应（provision）、扩展(scale)、升级(upgrade)和监控(monitor)Ceph。

环境准备

Ceph集群部署支持多种方式，官方推荐Cephadm和Rook两种部署方式。Cephadm适合独立部署Ceph，可以在k8s外独立部署，而Rook则是直接将Ceph部署到K8s集群内，这样可以合理使用k8s工作节点资源。
其他的部署方式包括：Ceph-ansible、Ceph-deploy、ceph-salt等，当然Ceph也支持手动部署，但手动部署较为复杂。

本文采用Rook方式部署，环境如下：

操作系统：Ceotos7.9
系统内核：Linux os-60 3.10.0-1160.119.1.el7.x86_64 #1 SMP Tue Jun 4 14:43:51 UTC 2024 x86_64 x86_64 x86_64 GNU/Linux
Rook版本：v1.15.2
Ceph版本：v18.2.4
k8s集群：v1.28.0，containerd: 1.6.33

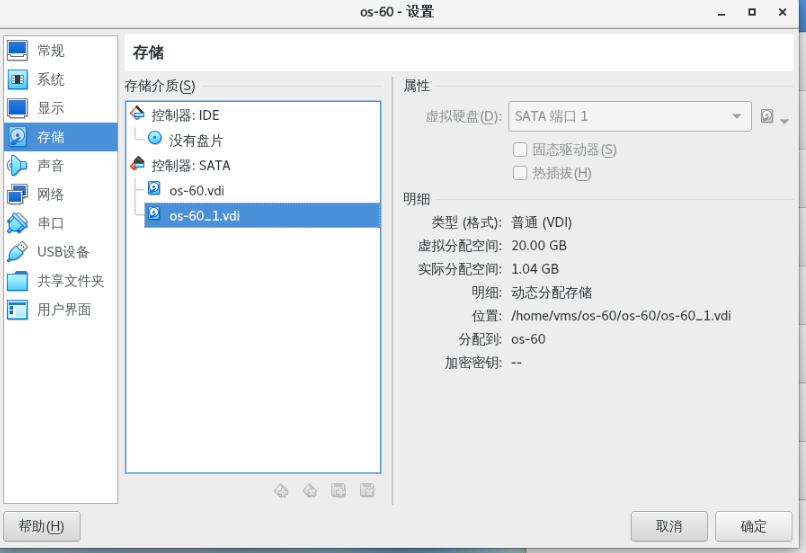

准备4台k8s服务器，1台master，3台工作节点，3台k8s工作节点挂载一个磁盘（但不要挂载），本文采用虚拟机方式部署，需要在VirsualBox或者VM虚拟机上添加一块磁盘。

部署集群

本文采用离线部署，因此需要提前下载Rook仓库代码以及k8s所需要的镜像。

挂载磁盘，在三台k8s工作节点上挂载一块20G的磁盘，在服务器上执行：lsblk，显示如下"sdb"就是刚才挂载的磁盘：

#sdb盘就是刚刚挂载的，TYPE类型是disk，并且没有使用过
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0  100G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   99G  0 part
├─centos-root 253:0    0   50G  0 lvm  /
├─centos-swap 253:1    0  7.9G  0 lvm
└─centos-home 253:2    0 41.1G  0 lvm  /home
sdb               8:16   0   20G  0 disk
sr0              11:0    1 1024M  0 rom

准备lvm2环境和rbd模块

#确认安装lvm2
yum install lvm2 -y
#启用rbd模块
modprobe rbd
cat > /etc/rc.sysinit << EOF
#!/bin/bash
for file in /etc/sysconfig/modules/*.modules
do
[ -x \$file ] && \$file
done
EOF

cat > /etc/sysconfig/modules/rbd.modules << EOF
modprobe rbd
EOF

chmod 755 /etc/sysconfig/modules/rbd.modules
lsmod |grep rbd

#显示如下表示成功加载模块
rbd                    83733  2
libceph               314775  2 rbd,ceph

rook安装包准备：提前下载rook仓库代码并切换到v1.15.2分支：
```
git clone https://github.com/rook/rook.git
git checkout v1.15.2
```

镜像准备，提前下载如下镜像：

docker.io/rook/ceph:v1.15.2
quay.io/cephcsi/cephcsi:v3.12.2-amd64
registry.k8s.io/sig-storage/csi-node-driver-registrar:v2.11.1
registry.k8s.io/sig-storage/csi-resizer:v1.11.1
registry.k8s.io/sig-storage/csi-provisioner:v5.0.1
registry.k8s.io/sig-storage/csi-snapshotter:v8.0.1
registry.k8s.io/sig-storage/csi-attacher:v4.6.1
quay.io/ceph/ceph:v18.2.4

#找一台可以下载镜像的服务器执行，并将镜像上传到k8s服务器：
#rook
docker pull --platform=linux/amd64 docker.io/rook/ceph:v1.15.2
docker save -o rook-ceph-v1.15.2.tar.gz docker.io/rook/ceph:v1.15.2
docker pull quay.io/cephcsi/cephcsi:v3.12.2-amd64
docker save -o cephcsi-cephcsi-3.12.2.tar.gz quay.io/cephcsi/cephcsi:v3.12.2-amd64
docker pull --platform=linux/amd64 registry.k8s.io/sig-storage/csi-node-driver-registrar:v2.11.1
docker save -o csi-node-driver-registrar-v2.11.1.tar.gz registry.k8s.io/sig-storage/csi-node-driver-registrar:v2.11.1
docker pull --platform=linux/amd64 registry.k8s.io/sig-storage/csi-resizer:v1.11.1
docker save -o csi-resizer-v1.11.1.tar.gz registry.k8s.io/sig-storage/csi-resizer:v1.11.1
docker pull --platform=linux/amd64 registry.k8s.io/sig-storage/csi-provisioner:v5.0.1
docker save -o csi-provisioner-v5.0.1.tar.gz registry.k8s.io/sig-storage/csi-provisioner:v5.0.1
docker pull --platform=linux/amd64 registry.k8s.io/sig-storage/csi-snapshotter:v8.0.1
docker save -o csi-snapshotter-v8.0.1.tar.gz registry.k8s.io/sig-storage/csi-snapshotter:v8.0.1
docker pull --platform=linux/amd64 registry.k8s.io/sig-storage/csi-attacher:v4.6.1
docker save -o csi-attacher-v4.6.1.tar.gz registry.k8s.io/sig-storage/csi-attacher:v4.6.1

#ceph cluster
docker pull --platform=linux/amd64 quay.io/ceph/ceph:v18.2.4
docker save -o ceph-ceph-v18.2.4.tar.gz quay.io/ceph/ceph:v18.2.4

k8s服务器上导入镜像，需要在所有的k8s节点上执行：

ctr -n k8s.io image import rook-ceph-v1.15.2.tar.gz && \
ctr -n k8s.io image import ceph-ceph-v18.2.4.tar.gz && \
ctr -n k8s.io image import cephcsi-cephcsi-3.12.2.tar.gz && \
ctr -n k8s.io image import csi-node-driver-registrar-v2.11.1.tar.gz && \
ctr -n k8s.io image import csi-resizer-v1.11.1.tar.gz && \
ctr -n k8s.io image import csi-provisioner-v5.0.1.tar.gz && \
ctr -n k8s.io image import csi-snapshotter-v8.0.1.tar.gz && \
ctr -n k8s.io image import csi-attacher-v4.6.1.tar.gz

部署Rook Operator

安装部署Rook需要在k8s的master节点，首先将Rook仓库代码上传到k8s的master节点上。
进入Rook仓库目录，Rook部署所需要的yaml文件都位于仓库：deploy/examples下，部署Rook我们需要三个yaml，分别是：common.yaml、operator.yaml和 crds.yaml。

进入文件目录
```
cd rook/deploy/examples
```

部署Rook

kubectl create -f crds.yaml -f common.yaml -f operator.yaml

部署ceph集群，在执行部署前，需要修改cluster.yaml的部分配置，修改如下：

#vim cluster.yaml
#修改rook存储目录，存放rook相关配置
dataDirHostPath: /home/data/rook
#改为false，并非使用所有节点所有磁盘作为osd,devices的name修改为之前挂载的磁盘的名字“sdb”
useAllNodes: true
useAllDevices: false
devices:
- name: "sdb"

#可选：自定义部署节点，只有useAllNodes为false时生效
nodes:
- name: "os-60"
  deviceFilter: "sdb"
- name: "os-61"
  deviceFilter: "sdb"
- name: "os-62"
  deviceFilter: "sdb"

#执行安装Ceph集群
kubectl create -f cluster.yaml

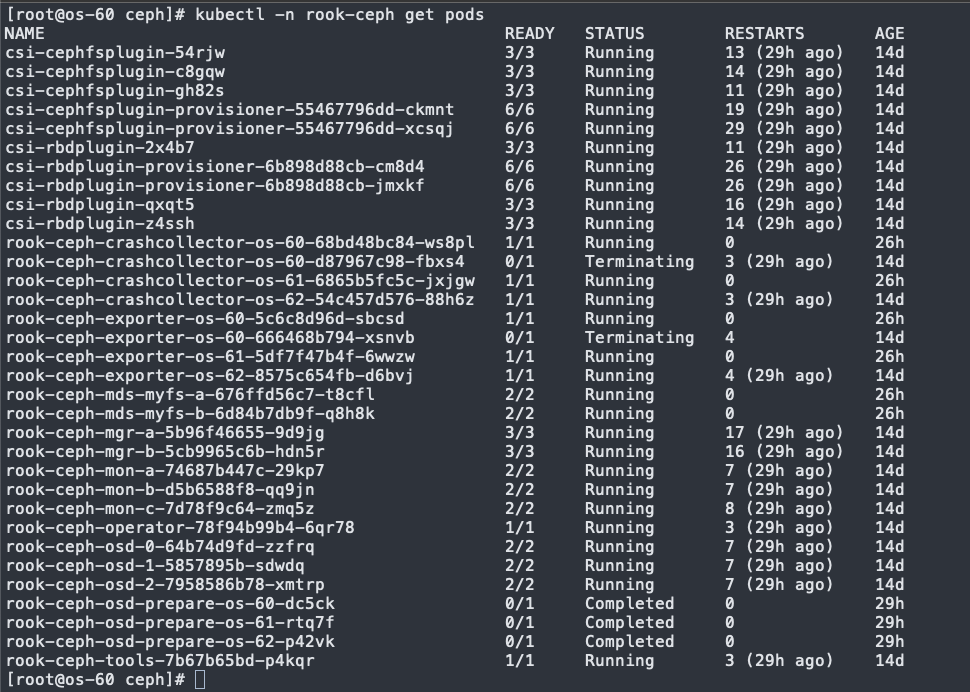

查看集群部署情况，部署完毕会在k8s中创建rook-ceph命名空间，所有的rook以及ceph管理都在该空间下。
```
kubectl -n rook-ceph get pods
```

查看Ceph集群状态:

kubectl get cephcluster -n rook-ceph

#显示如下
NAME        DATADIRHOSTPATH   MONCOUNT   AGE   PHASE   MESSAGE                        HEALTH        EXTERNAL   FSID
rook-ceph   /home/data/rook   3          14d   Ready   Cluster created successfully   HEALTH_WARN              56ff0f1a-1099-4c7a-b3b9-c335ef307206

部署Ceph工具

rook镜像中提供一个ceph镜像工具，内部集成了ceph所有的命令，该工具的pod位于 rook/deploy/examples内，

cd rook/deploy/examples
kubectl create -f toolbox.yaml

#进入ceph工具内
kubectl -n rook-ceph exec -it deploy/rook-ceph-tools -- bash

#查看ceph集群状态
ceph status

#结果如下：
bash-5.1$ ceph status
  cluster:
    id:     56ff0f1a-1099-4c7a-b3b9-c335ef307206
    health: HEALTH_WARN
            1 mgr modules have recently crashed

  services:
    mon: 3 daemons, quorum a,b,c (age 29h)
    mgr: b(active, since 29h), standbys: a
    mds: 1/1 daemons up, 1 hot standby
    osd: 3 osds: 3 up (since 29h), 3 in (since 2w)

  data:
    volumes: 1/1 healthy
    pools:   4 pools, 81 pgs
    objects: 626 objects, 2.1 GiB
    usage:   6.3 GiB used, 54 GiB / 60 GiB avail
    pgs:     81 active+clean

  io:
    client:   852 B/s rd, 1 op/s rd, 0 op/s wr

#查看磁盘使用情况
ceph df

#结果如下，可以看到集群磁盘总大小为60G，已使用6.3G。
bash-5.1$ ceph df
--- RAW STORAGE ---
CLASS    SIZE   AVAIL     USED  RAW USED  %RAW USED
hdd    60 GiB  54 GiB  6.3 GiB   6.3 GiB      10.57
TOTAL  60 GiB  54 GiB  6.3 GiB   6.3 GiB      10.57

--- POOLS ---
POOL             ID  PGS   STORED  OBJECTS     USED  %USED  MAX AVAIL
.mgr              1    1  577 KiB        2  1.7 MiB      0     17 GiB
replicapool       2   32  1.0 GiB      340  3.1 GiB   5.78     17 GiB
myfs-metadata     3   16  468 KiB       26  1.5 MiB      0     17 GiB
myfs-replicated   4   32  1.0 GiB      258  3.0 GiB   5.59     17 GiB

部署Dashboard

ceph提供一个对外的web管理页面，由ceph-Manager提供，但需要暴露service才可以使用，rook的目录下提供一个暴露service的yaml。

cd rook/deploy/examples
kubectl apply -f dashboard-external-https.yaml

#查看service对外端口
kubectl -n rook-ceph get svc
#显示如下，其中rook-ceph-mgr-dashboard-external-https对应的NodePort为31332，访问k8s集群+该端口即可访问管理页
NAME                                     TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)             AGE
rook-ceph-exporter                       ClusterIP   10.103.229.154   <none>        9926/TCP            14d
rook-ceph-mgr                            ClusterIP   10.98.218.12     <none>        9283/TCP            14d
rook-ceph-mgr-dashboard                  ClusterIP   10.108.108.105   <none>        8443/TCP            14d
rook-ceph-mgr-dashboard-external-https   NodePort    10.102.158.148   <none>        8443:31332/TCP      14d
rook-ceph-mon-a                          ClusterIP   10.99.37.109     <none>        6789/TCP,3300/TCP   14d
rook-ceph-mon-b                          ClusterIP   10.98.151.62     <none>        6789/TCP,3300/TCP   14d
rook-ceph-mon-c                          ClusterIP   10.97.186.37     <none>        6789/TCP,3300/TCP   14d

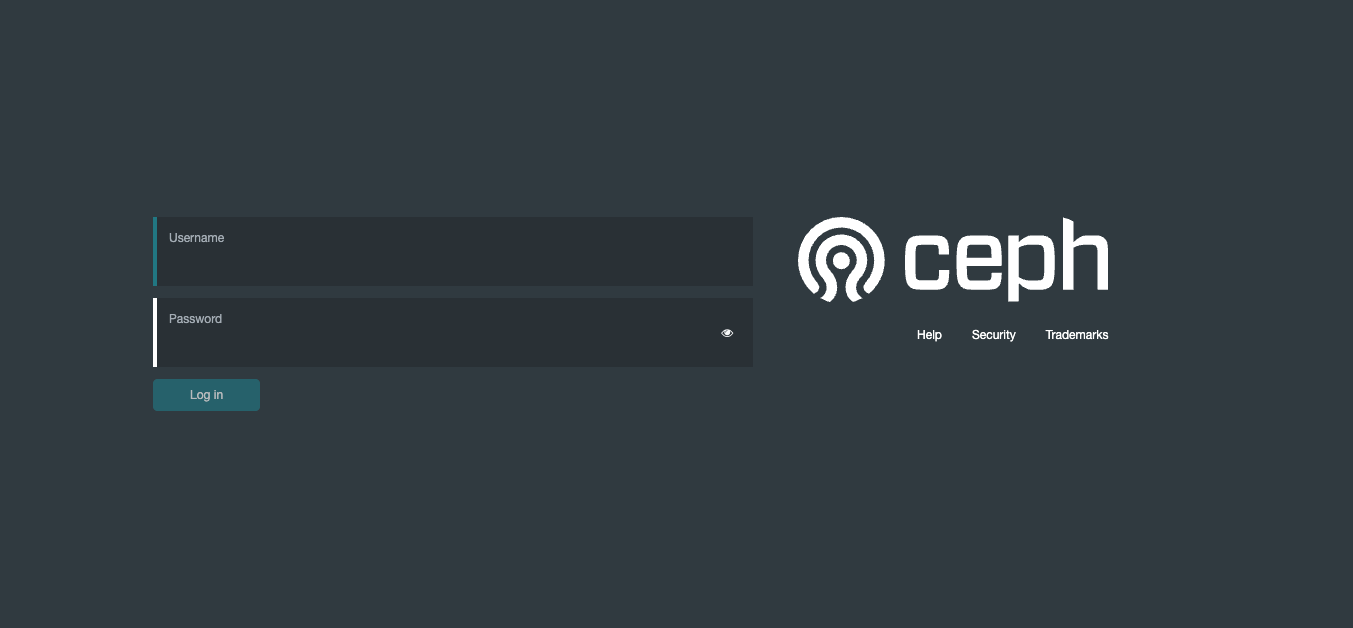

本机的k8s集群master节点时10.0.0.60，因此访问地址：https://10.0.0.60:31332，即可访问dashboard页面：

管理页面的账号是 admin，密码需要通过k8s-secret获取 kubectl -n rook-ceph get secret rook-ceph-dashboard-password -o jsonpath="{['data']['password']}" | base64 -d && echo，登陆即可在后台页面查看和操作ceph集群。

部署CephRBD

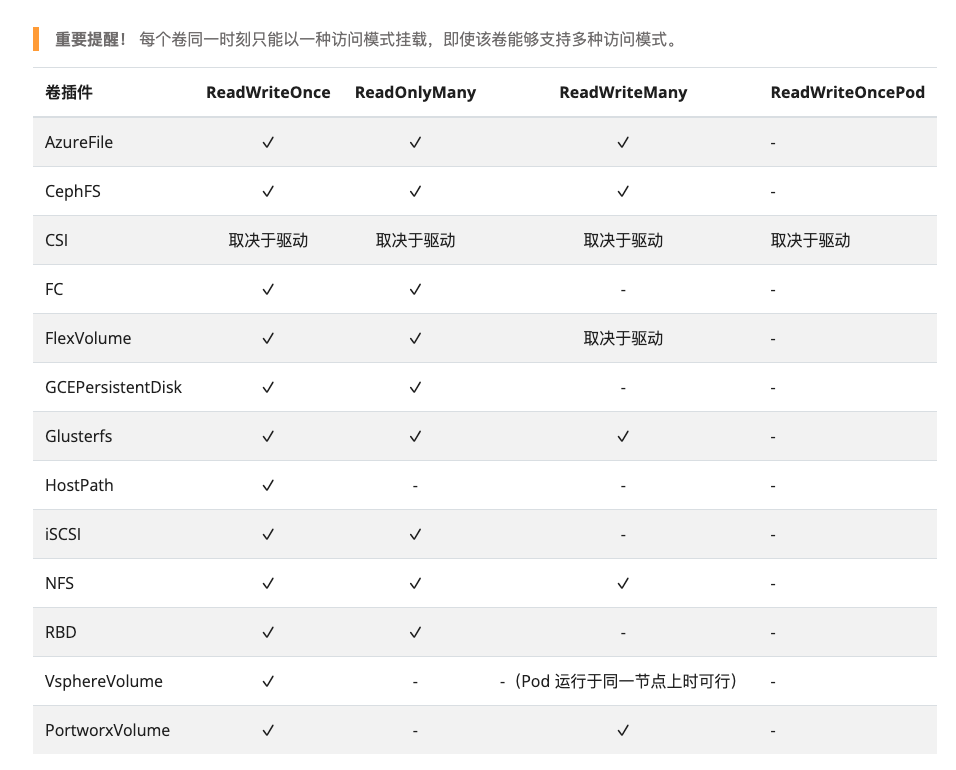

k8s的卷访问模式有四种，其中核心的是 RWO和 RWX两种，Ceph提供RBD块状存储，该存储在k8s主要用于访问模式是 ReadWriteOnce应用，在rook的部署例子中提供了rbd的动态卷的例子。

创建k8s动态卷，卷名称默认为：rook-ceph-block

cd rook/deploy/examples
kubectl apply -f /csi/rbd/storageclass.yaml

#查看动态卷
kubectl get sc

#显示如下
NAME                PROVISIONER                     RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
rook-ceph-block     rook-ceph.rbd.csi.ceph.com      Delete          Immediate           true                   14d

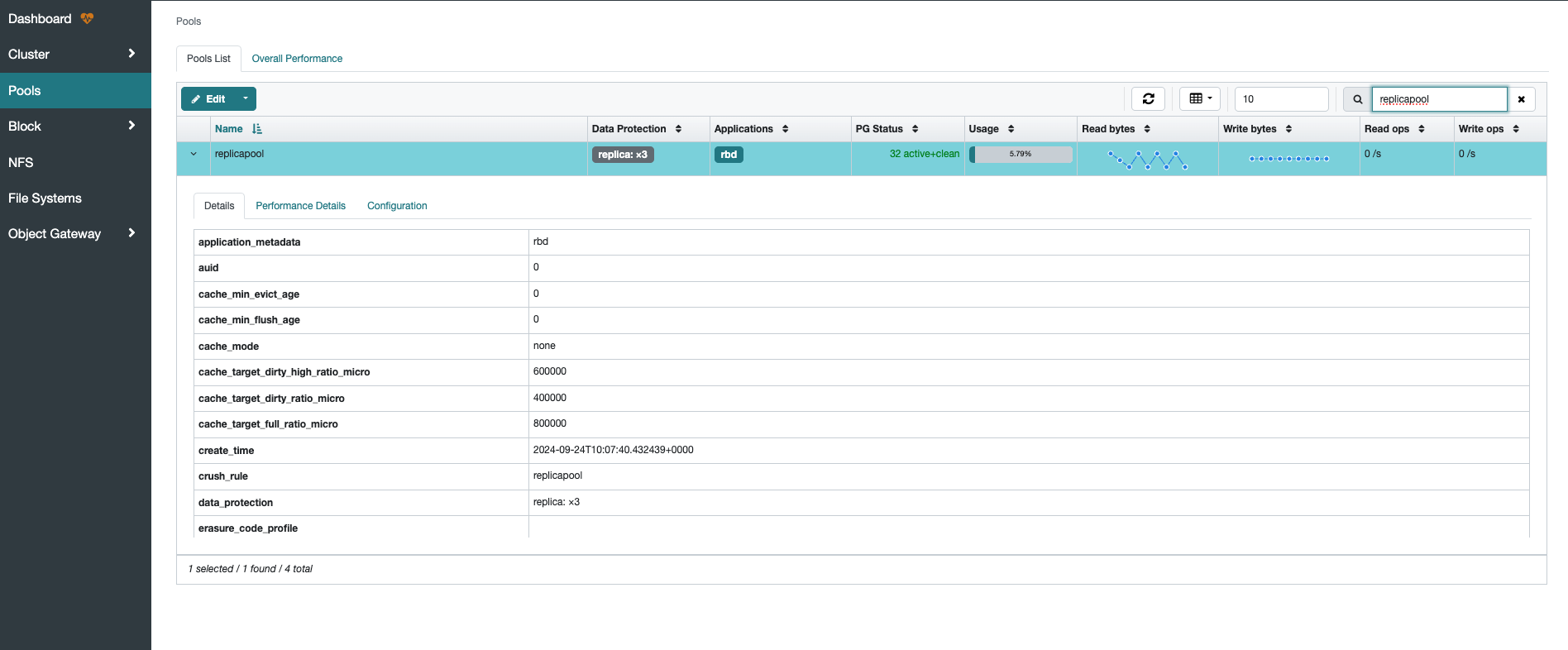

动态卷创建完毕以后，在ceph管理页面可以看到新增了一个名为 replicapool的pool存储池，这个就是动态卷 rook-ceph-block创建的pool池子。

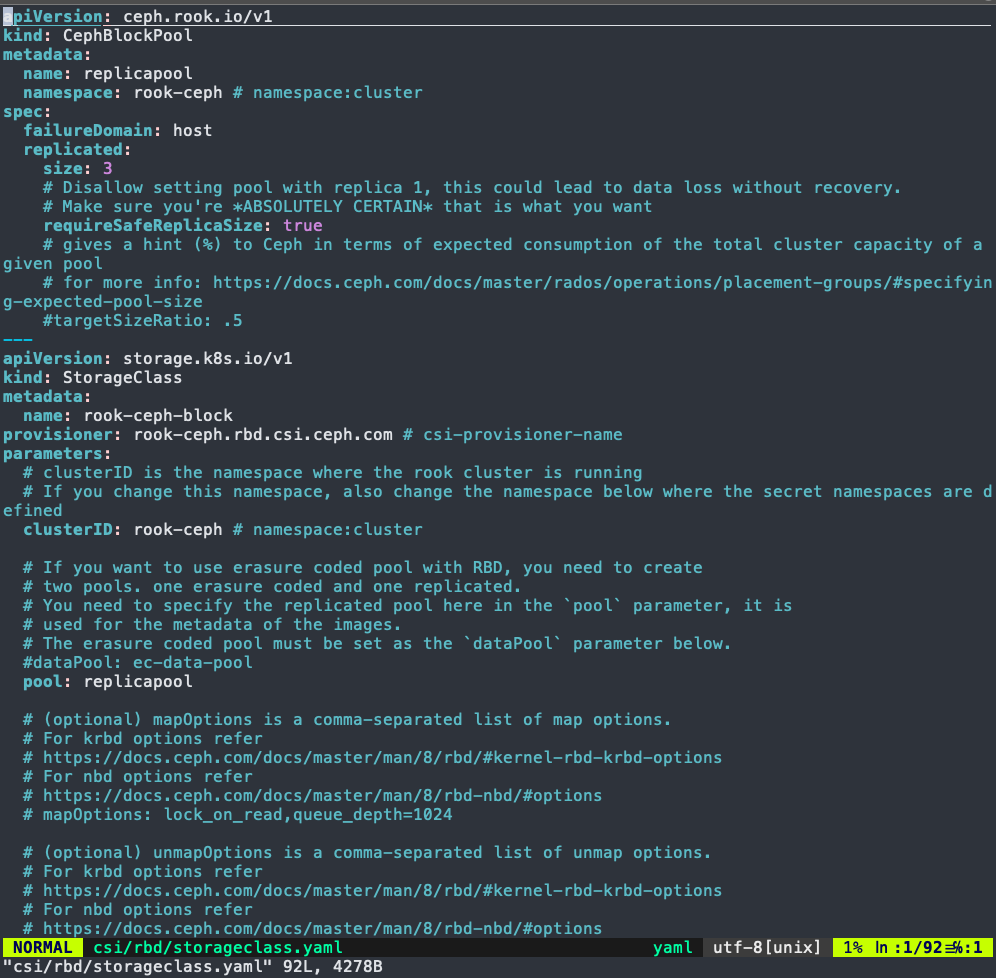

如果需要修改或者新增动态卷，我们可以通过查看 /csi/rbd/storageclass.yaml，可以看到meta.name的值就是动态卷的名称，parameters.pool的值就是ceph的pool池子的名称。

部署应用，这里采用例子中的mysql和wordpress部署,首先修改mysql.yaml和wordpress.yaml中的数据库密码，然后执行部署：

kubectl apply -f mysql.yaml
kubectl apply -f wordpress.yaml

#访问wordpress，查看service，wordpress暴露的端口是30255
[root@os-60 ceph]# kubectl get svc
NAME              TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)           AGE
kubernetes        ClusterIP      10.96.0.1       <none>        443/TCP           123d
wordpress         LoadBalancer   10.103.149.80   <pending>     80:30255/TCP      14d
wordpress-mysql   ClusterIP      None            <none>        3306/TCP          14d

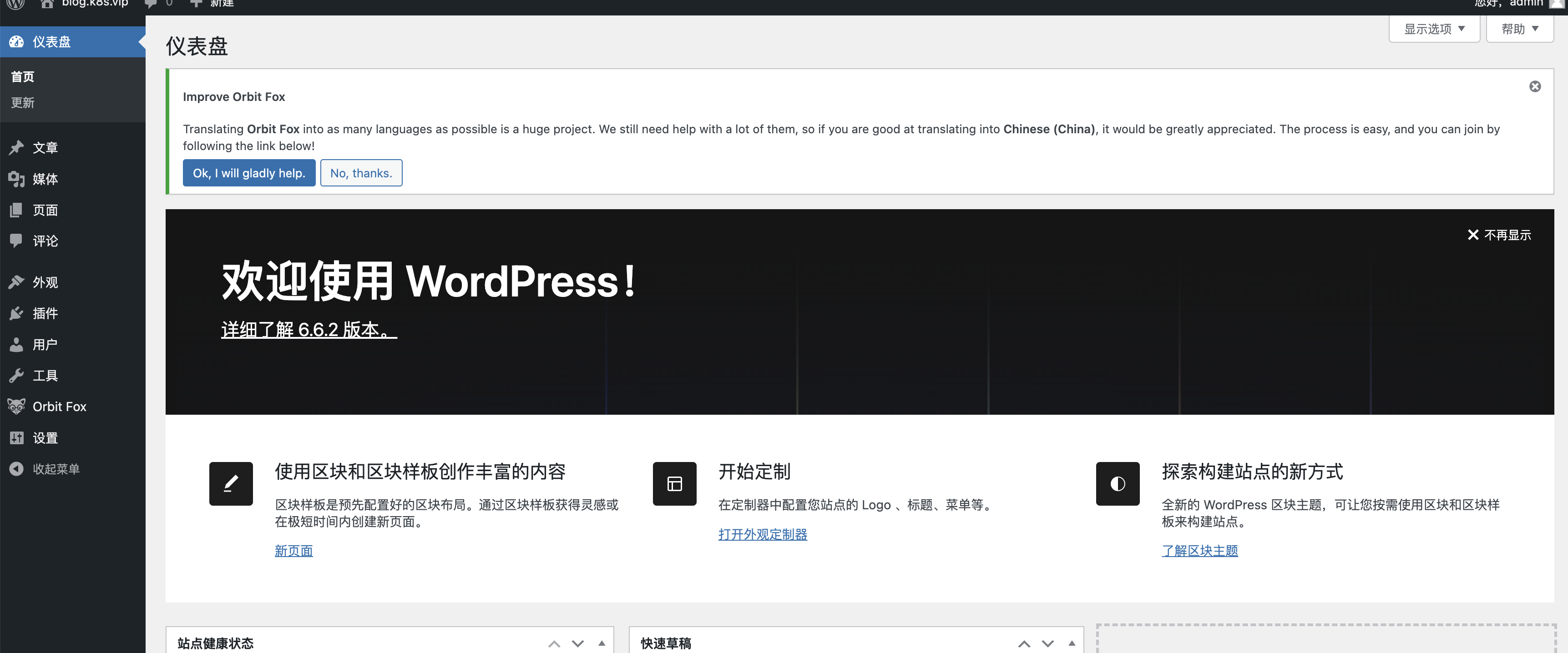

访问10.0.0.60集群的30255端口：http://10.0.0.60:30255，即可访问workpress应用：

如果要测试持久化存储能力，可以删除wordpress所有的pod，通过deployment拉起所有的pod，此时再次访问wordpress链接，仍然是之前的配置，表示持久化存储成功。

部署CephFS

Ceph提供FileSystem文件存储系统，该存储在k8s主要用于访问模式是 ReadWriteMany应用，可以达到多个k8s应用共享同一块存储，例如日志收集，简单文件存储等。
rook提供cephFS的例子，存放目录在 rook/deploy/examples。

kubectl apply -f csi/cephfs/storageclass.yaml

#配置cephFS文件系统
kubectl apply -f filesystem.yaml

查看cephFS动态卷，cephFS的动态卷名称为 rook-cephfs

[root@os-60 ceph]# kubectl get sc
NAME                PROVISIONER                     RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-storage-class   iass.default/nfs                Delete          Immediate           false                  116d
rook-ceph-block     rook-ceph.rbd.csi.ceph.com      Delete          Immediate           true                   14d
rook-cephfs         rook-ceph.cephfs.csi.ceph.com   Delete          Immediate           true                   27h

#文件系统已配置完成，请等待mds Pod 启动,查看ceph-mds的状态
kubectl -n rook-ceph get pod -l app=rook-ceph-mds

#显示结果：
NAME                                    READY   STATUS    RESTARTS   AGE
rook-ceph-mds-myfs-a-676ffd56c7-t8cfl   2/2     Running   0          27h
rook-ceph-mds-myfs-b-6d84b7db9f-q8h8k   2/2     Running   0          27h

进入ceph工具内部，rook-ceph-tools，查看cephFs的状态：

kubectl -n rook-ceph exec -it deploy/rook-ceph-tools -- bash

#查看osd池子，确认myfs-metadata和myfs-replicated已经创建
bash-5.1$ ceph osd lspools
1 .mgr
2 replicapool
3 myfs-metadata
4 myfs-replicated

#查看fs状态：STATE为active
bash-5.1$ ceph fs status
myfs - 2 clients
====
RANK      STATE        MDS       ACTIVITY     DNS    INOS   DIRS   CAPS
 0        active      myfs-a  Reqs:    0 /s    40     29     23      6
0-s   standby-replay  myfs-b  Evts:    0 /s    35     20     14      0
      POOL         TYPE     USED  AVAIL
 myfs-metadata   metadata  1500k  16.8G
myfs-replicated    data    3072M  16.8G
MDS version: ceph version 18.2.4 (e7ad5345525c7aa95470c26863873b581076945d) reef (stable)

部署应用使用cephFS存储
首先创建pvc,pvc的配置如下，pvc的名称是 busybox-pvc，注意这里的accessModes的值是 ReadWriteMany。

cat < ceph-pvc.yaml <<EOF
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: busybox-pvc
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi
  storageClassName: rook-cephfs
EOF

创建2个busybox应用，挂载的pvc都是 busybox-pvc。

cat < busybox.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: busybox
spec:
  replicas: 2
  selector:
    matchLabels:
      app: busybox
  template:
    metadata:
      labels:
        app: busybox
    spec:
      containers:
      - name: busybox
        image: busybox:1.36
        command: ["sleep", "3600"]
        volumeMounts:
        - name: data-volume
          mountPath: /data
      volumes:
      - name: data-volume
        persistentVolumeClaim:
          claimName: busybox-pvc
EOF

cat < busybox-1.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: busybox-1
spec:
  replicas: 2
  selector:
    matchLabels:
      app: busybox-1
  template:
    metadata:
      labels:
        app: busybox-1
    spec:
      containers:
      - name: busybox-1
        image: busybox:1.36
        command: ["sleep", "3600"]
        volumeMounts:
        - name: data-volume
          mountPath: /data
      volumes:
      - name: data-volume
        persistentVolumeClaim:
          claimName: busybox-pvc
EOF

创建两个busybox应用：

kubectl create -f busybox.yam -f busybox-1.yaml

#查看部署状态
[root@os-60 cephFS]# kubectl get pod -l app=busybox
NAME                       READY   STATUS    RESTARTS       AGE
busybox-6f95b45db6-c2rrf   1/1     Running   23 (47m ago)   23h
busybox-6f95b45db6-qrjw8   1/1     Running   23 (47m ago)   23h

#进入其中一个bosybox
kubectl exec -it deploy/busybox -- sh
#写入数据
echo "hello" >> /data/hello.txt
#进入另一个bosybox
kubectl exec -it deploy/busybox-1 -- sh
cat /data/hello.txt
#结果显示：
hello

结束

Ceph作为分布式存储系统，具有高度稳定性、高性能和高可拓展性，目前是主流的生产级别的存储系统。在云原生时代对于外部存储的要求越来越高，高性能可拓展的存储系统成为了必需品，因此也增强了Ceph的使用。
由于Ceph涉及组件较多，部署运维成本高，Rook的加入则简化了部署运维流程，大大节省了Ceph的运维成本。本文仅研究了Block和FileSystem两种，

第三种是对象存储，用于s3/swift等对外提供存储能力。

参考文献：
Ceph官网
 Rook官网
 CRUSH - Controlled, Scalable, Decentralized Placement of Replicated Data.

如果觉得文章对你有用，请随意赞赏

kubernetes ceph

K8s实战：利用Rook部署ceph集群

http://172.24.213.194:8080/archives/1751969399334

作者

Kolala

发布于

2025-07-08

更新于
